Umfahrung Lauchringen — die B 34 im Bau, aus der Luft.

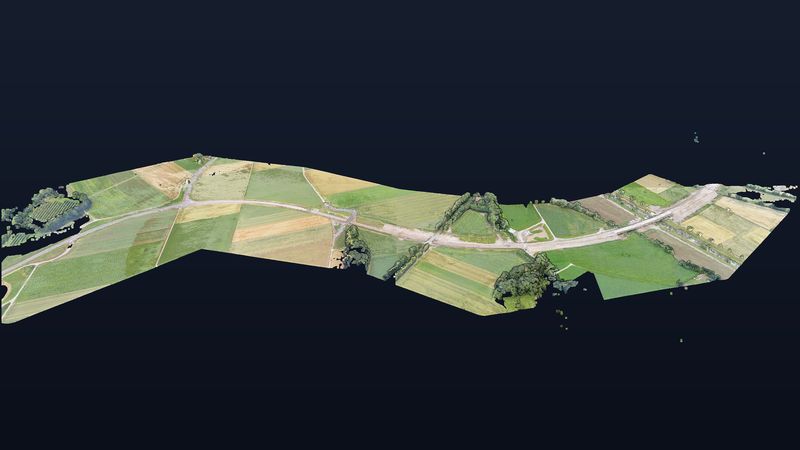

Im Juli 2021, gut vier Monate vor der Verkehrsfreigabe, haben wir die neue Ortsumfahrung Oberlauchringen auf rund 1,4 km² beflogen. Aus 675 Drohnenbildern entstand ein georeferenziertes 3D-Modell mit 244 Millionen Punkten — Brückenbauwerke, Trasse und Bahnquerung im Bauzustand.

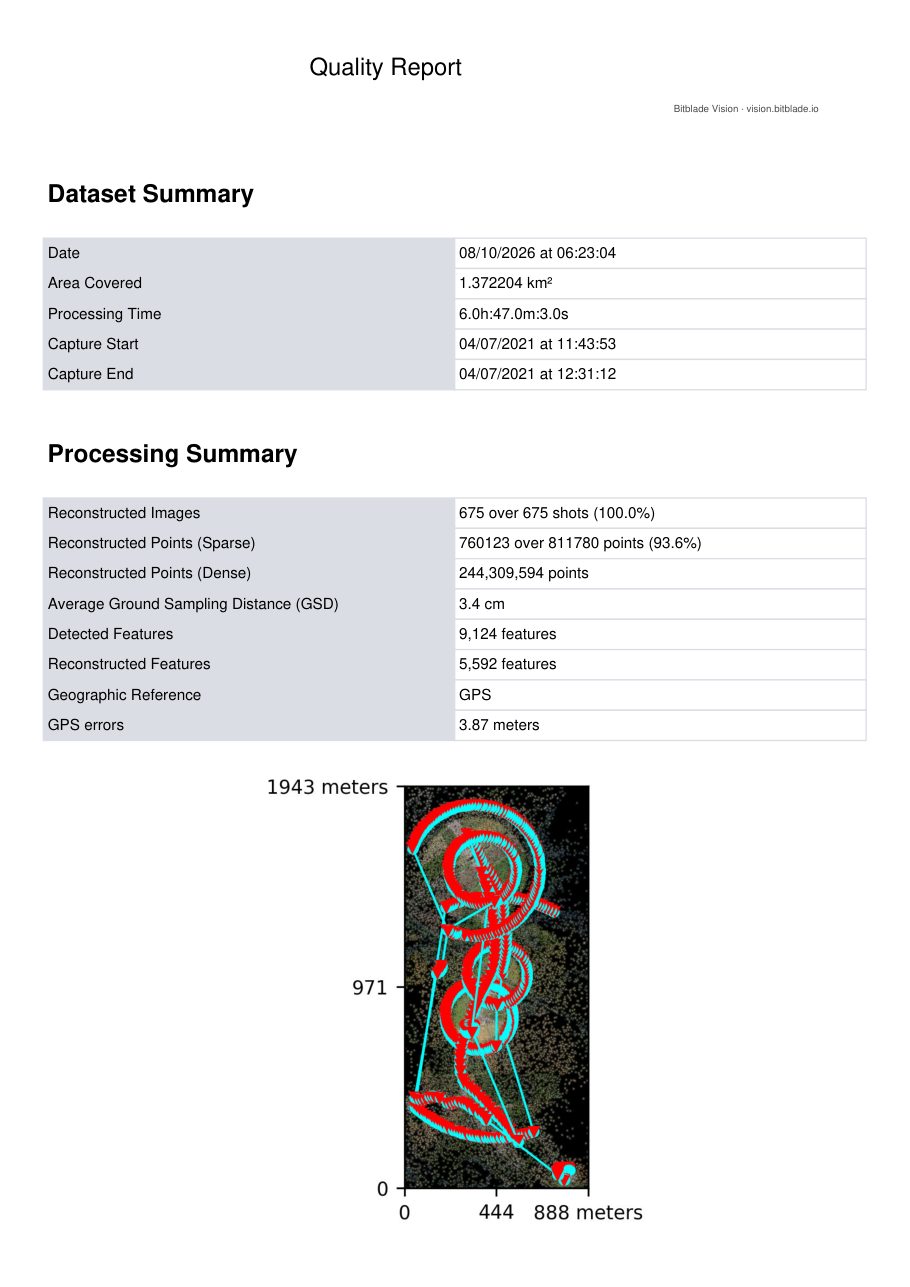

Werte aus dem Qualitätsbericht der photogrammetrischen Auswertung.
Selbst drehen, zoomen, messen.
Steuerung: linke Maustaste dreht, Mausrad zoomt, rechte Maustaste verschiebt. Im Menü links stehen Messwerkzeuge für Strecken, Flächen und Höhen.
Eine neue Ost-West-Achse am Hochrhein.
Die Ortsumfahrung Oberlauchringen im Zuge der B 34 verbindet die A 98 an der Anschlussstelle Oberlauchringen mit der weiterführenden B 34 in Richtung Klettgau. Neben der bereits 2010 fertiggestellten Überführung der B 314 wurden sechs Brücken gebaut; die größte überspannt mit rund 184 m das Wutachtal. Die Trasse kreuzt zwei Bahnlinien: Die Strecke Wutöschingen – Weizen wird überbrückt, für die Bahnstrecke Basel – Konstanz entstand eine Eisenbahnüberführung. Am 24. November 2021 wurde die rund 25 Mio. Euro teure Umfahrung freigegeben; der Durchgangsverkehr im Ort sinkt laut Verkehrsministerium um bis zu 60 Prozent.
Eine Befliegung, eine Stunde, die ganze Trasse.

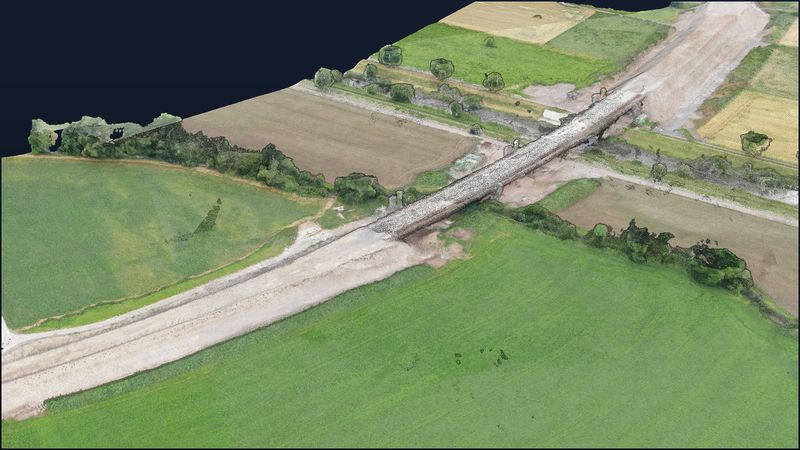

Die Erfassung am 4. Juli 2021 dauerte knapp eine Stunde: 675 Bilder, alle rekonstruiert, bei rund 3,4 cm Bodenauflösung. Das Modell zeigt die Trasse im Zustand kurz vor Fertigstellung — Schotterlagen, Böschungen, Widerlager und Baustraßen sind im Detail erkennbar.
Baudokumentation, die man vermessen kann.
Für Bauherren, Planer und ausführende Firmen ist ein solches Modell eine objektive Momentaufnahme des Baufortschritts: Massen und Böschungen lassen sich nachmessen, Soll/Ist-Vergleiche gegen die Planung sind möglich, und wiederholte Befliegungen machen den Fortschritt über die Zeit sichtbar — ohne Sperrung, ohne Personal im Baufeld.
Quellen zum Objekt: Verkehrsministerium Baden-Württemberg: Ortsumfahrung Oberlauchringen fertiggestellt (24.11.2021)

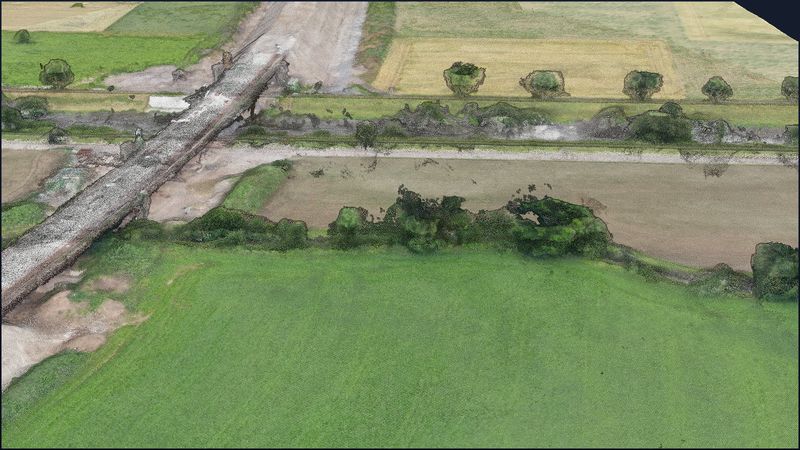

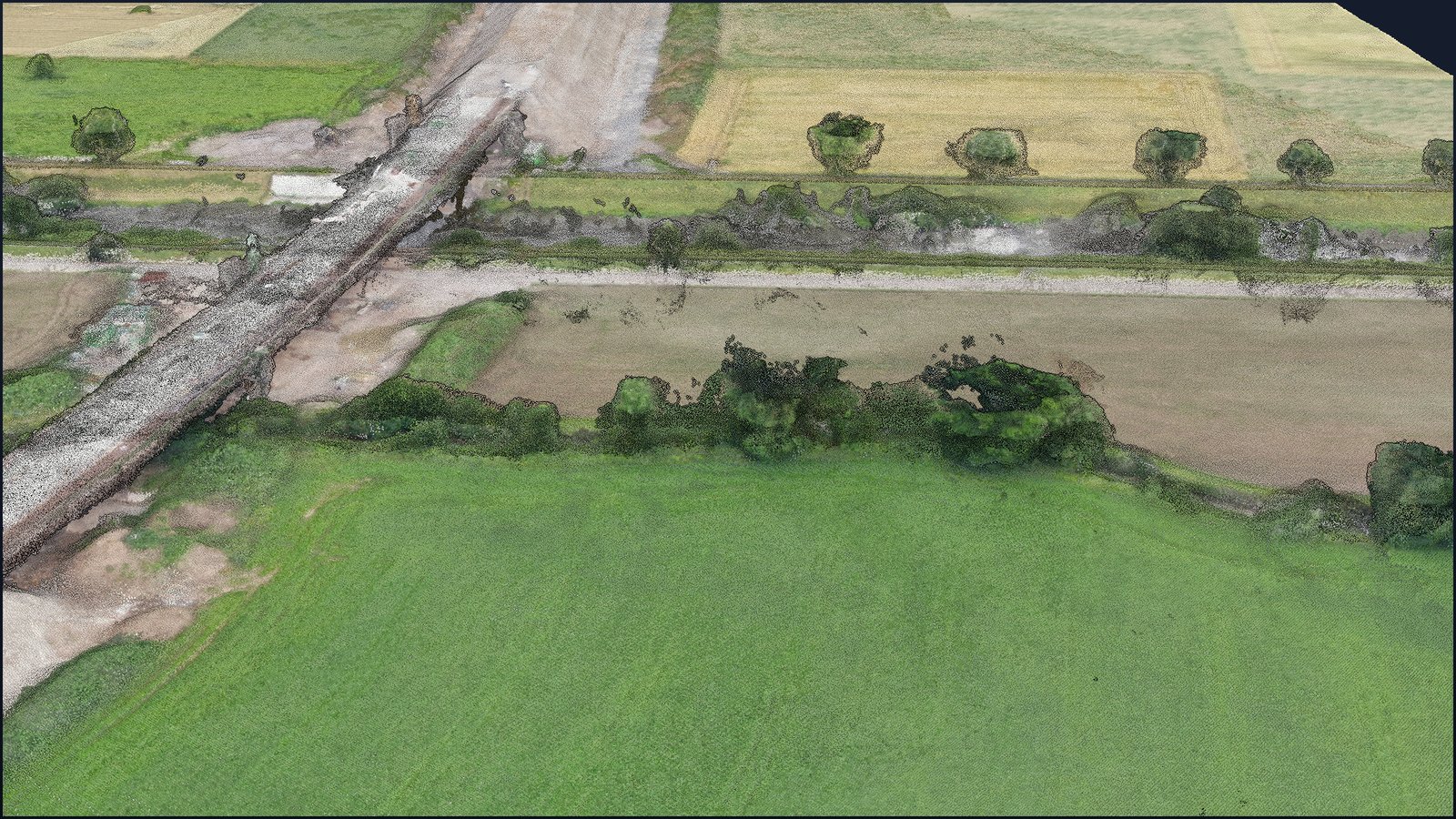

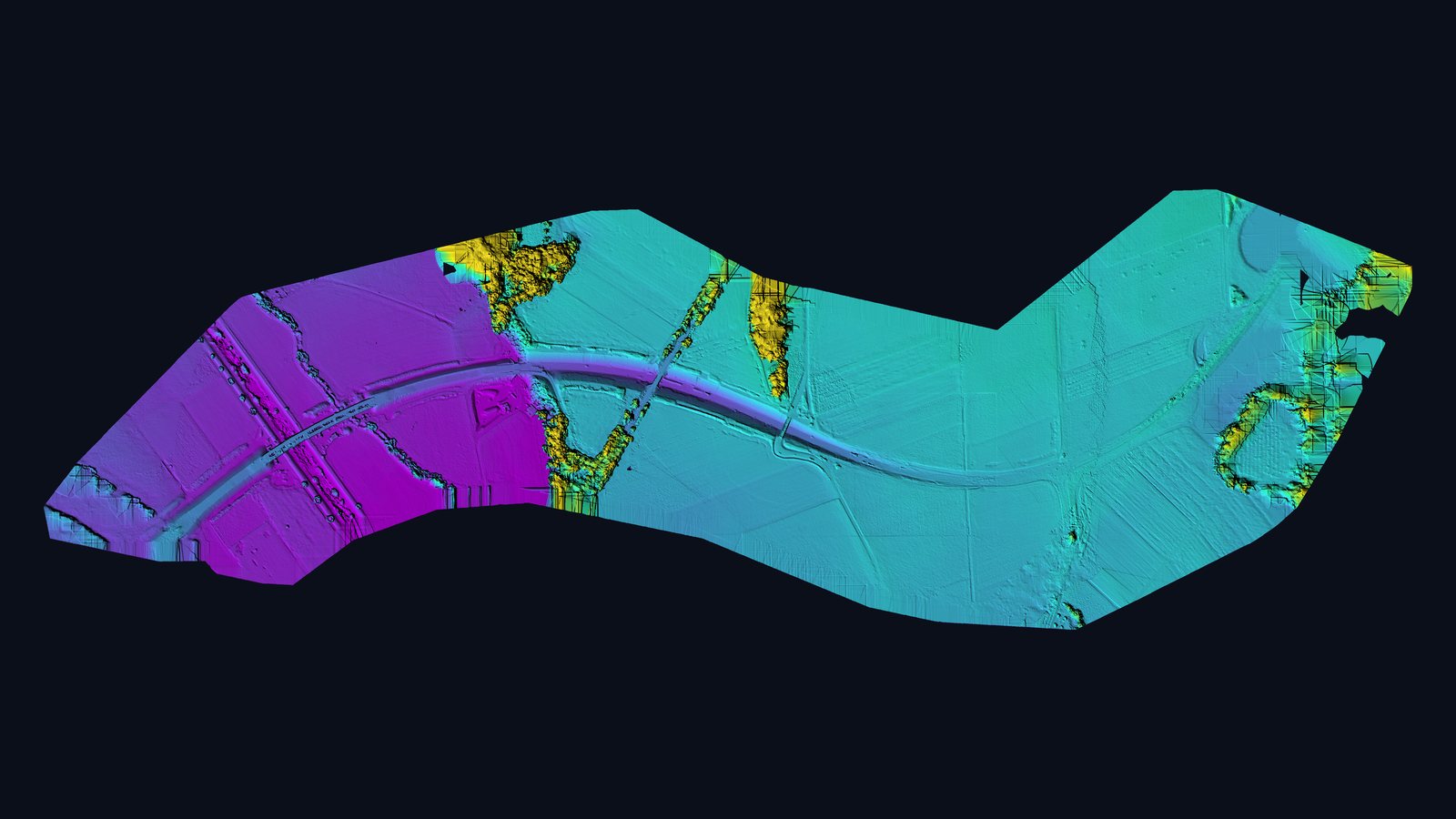

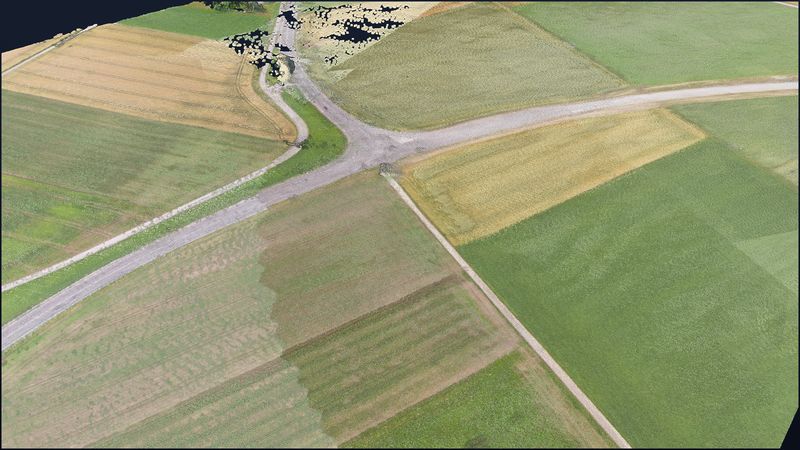

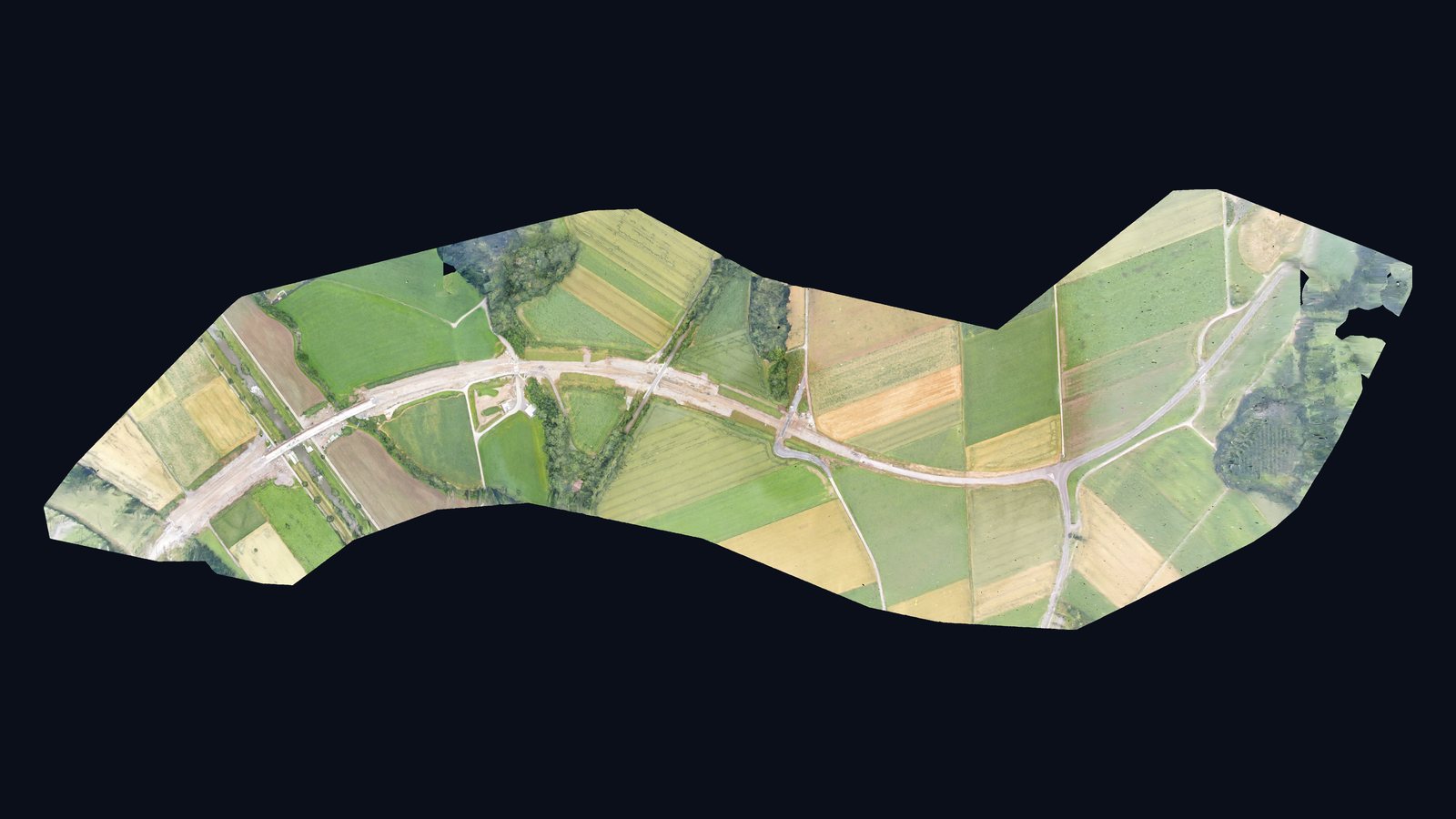

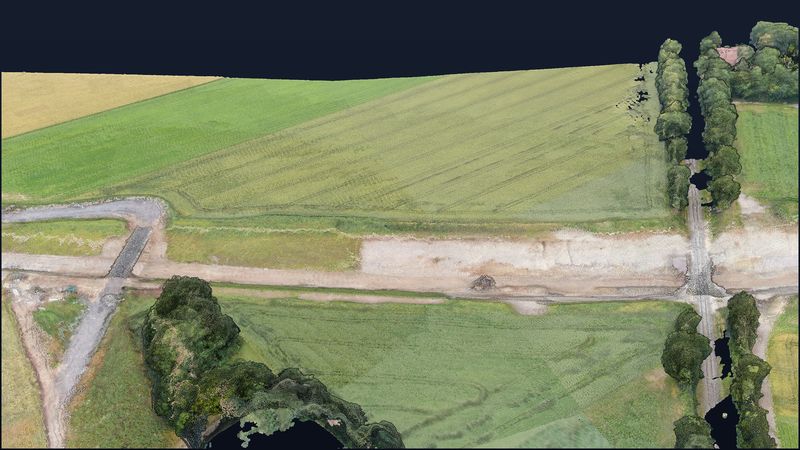

Ansichten aus dem Modell.
