3D Luftvermessung — Geodaten mit RTK-Präzision.
Drohnen-Photogrammetrie mit RTK-Empfänger und Bodenpasspunkten, verarbeitet auf eigenen Photogrammetrie-Servern in der EU. Aus einem Flug entstehen Orthofotos, digitale Geländemodelle, 3D-Meshes und LAS-Punktwolken. Ideal für Bauflächen, Industrieareale, Solaranlagen, Steinbrüche und Forstwirtschaft.

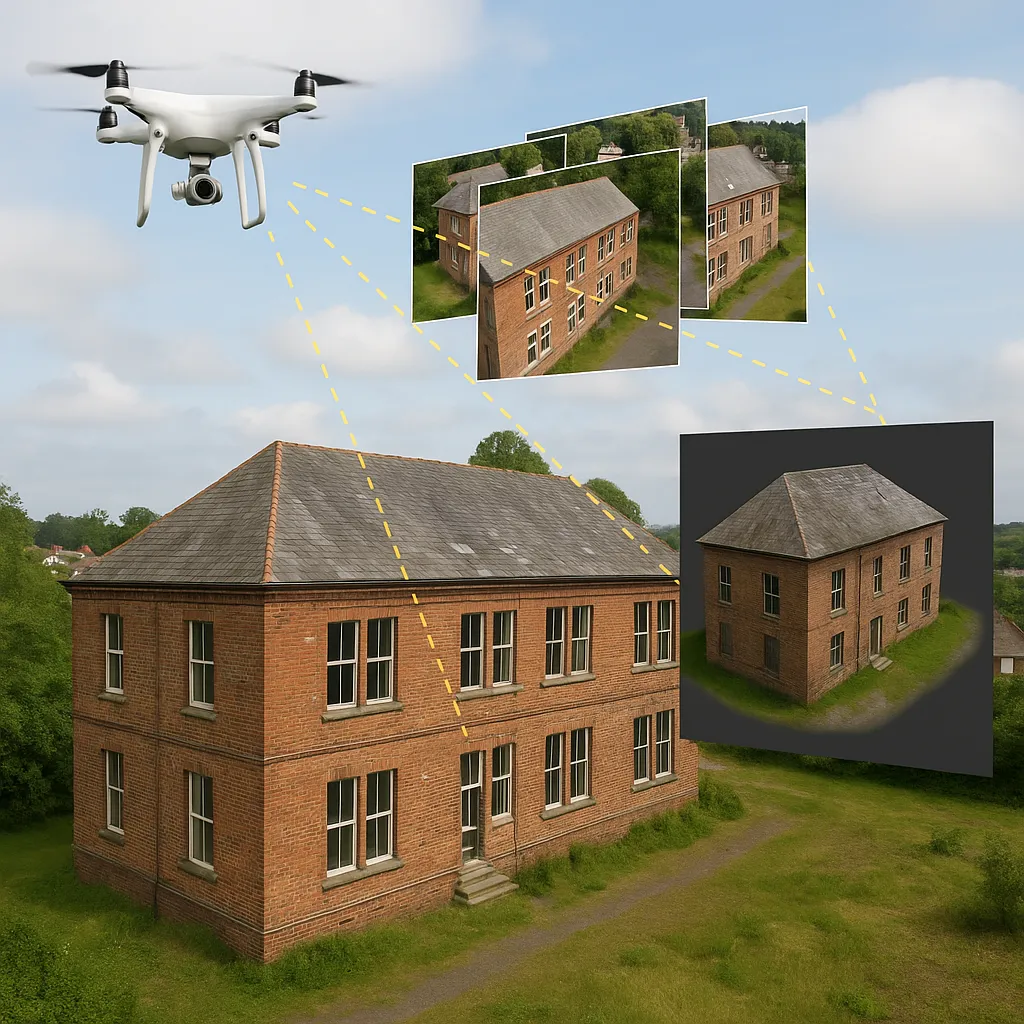

Die 3D-Luftvermessung ist die Erfassung von Außenarealen, Baustellen und Gelände per Drohne mit RTK-Positionierung und Photogrammetrie. Bitblade Vision verarbeitet die Flugdaten in der eigenen Photogrammetrie-Pipeline in der EU zu Orthofoto (GeoTIFF), Gelände- und Oberflächenmodell, LAS-Punktwolke und texturiertem 3D-Mesh – georeferenziert mit ±2 cm pro 10 m.

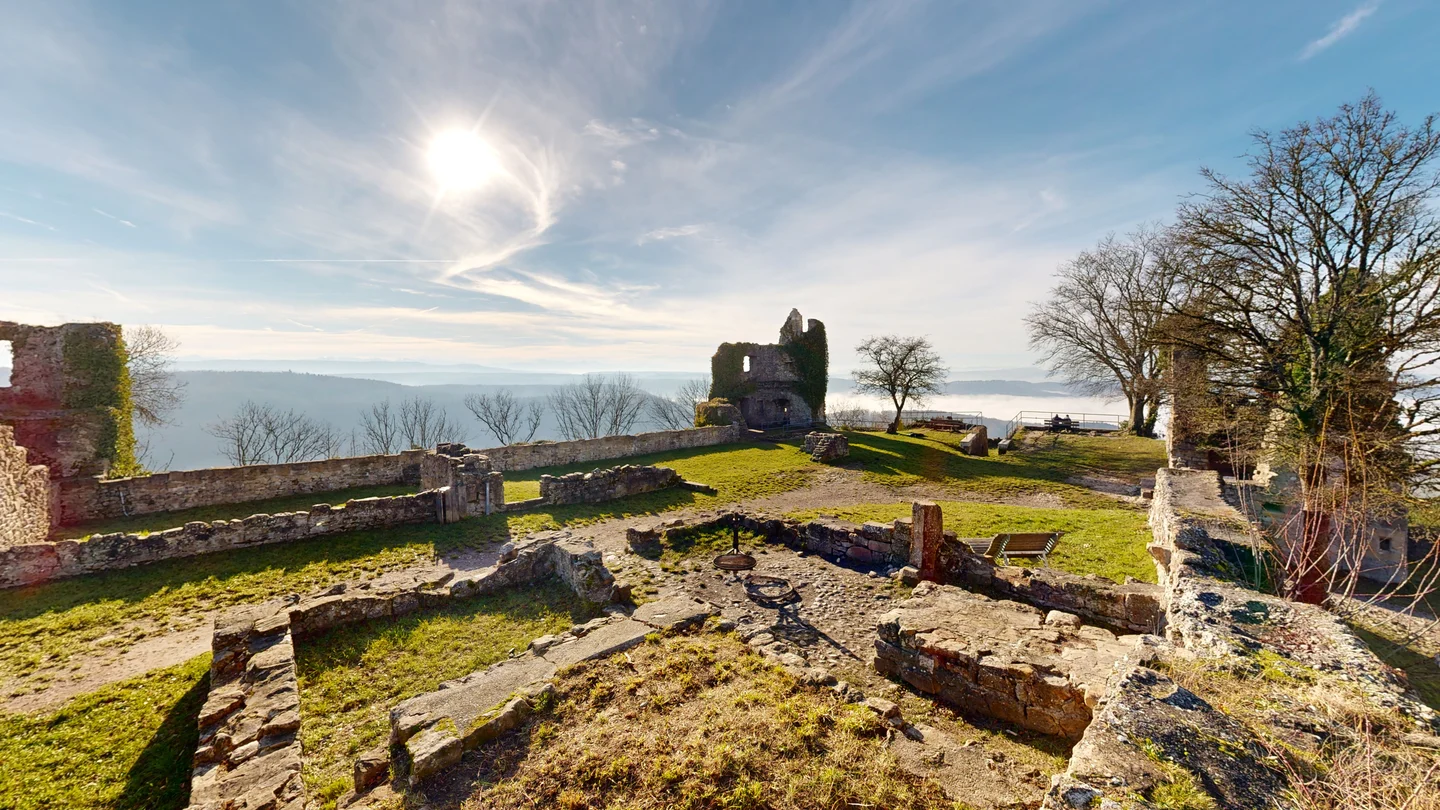

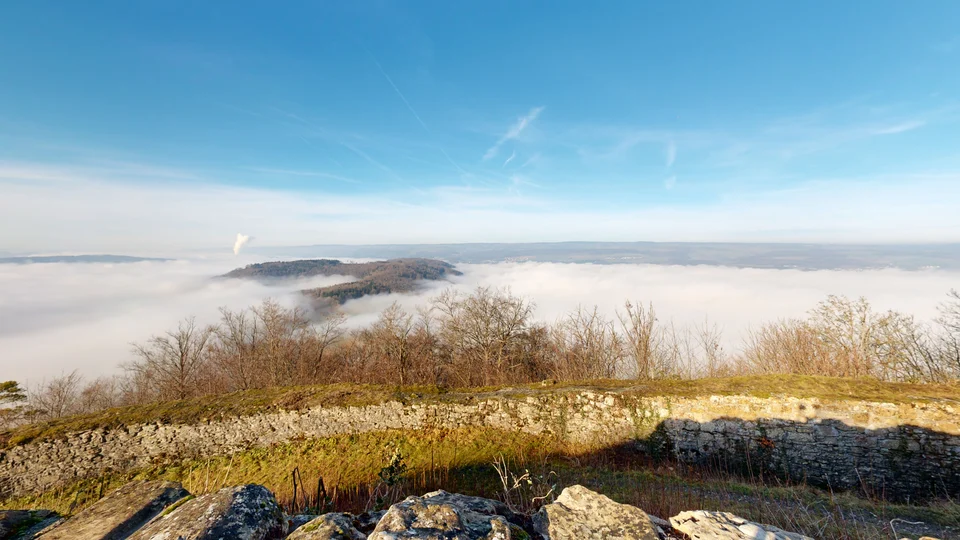

Echte Projektdaten: Burgruine Küssaburg, 1 182 Luftbilder, ca. 1 cm Bodenauflösung.
Ein Flug, mehrere Datenprodukte.
Unsere RTK-Drohne erfasst Außenareale mit rund ±2 cm pro 10 m — direkt geo-referenziert, ohne aufwendige Passpunkt-Vermessung am Boden. Das spart in der Regel einen ganzen Vermessungstag.
Verarbeitet wird in unserer eigenen Photogrammetrie-Pipeline auf GPU-Servern in der EU — keine Fremd-Cloud, keine Daten außerhalb Europas. Output je nach Bedarf: Orthofoto (georeferenzierte GeoTIFF-Karte), DGM/DOM (Geländemodell), 3D-Mesh für Visualisierung, LAS-Punktwolke für detaillierte Vermessung sowie Höhenlinien. Areale im Schwarzwald oder rund um den Bodensee erreichen wir von Lauchringen aus ohne separate Anfahrtspauschale.
Technische Eckdaten
Alles, was ein Flug liefert.
Aus einer einzigen Befliegung entsteht ein vollständiger Geodatensatz. Sie wählen, was Sie brauchen — alles georeferenziert und passgenau zueinander.
Orthofoto
Maßstabsgetreue, georeferenzierte Luftbildkarte ohne perspektivische Verzerrung — messbar wie ein Plan.

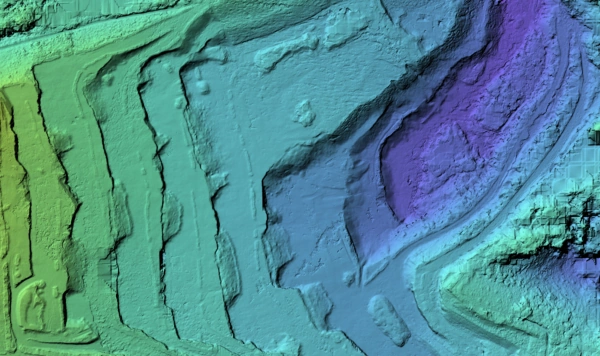

Oberflächenmodell (DOM)
Höhen von allem, was von oben sichtbar ist: Gebäude, Bewuchs, Halden — als farbige Höhenkarte und Rohdaten.
Geländemodell (DGM)
Der nackte Boden, Gebäude und Bewuchs herausgerechnet — Grundlage für Erdbau, Entwässerung und Planung.
Höhenlinien
Aus dem Geländemodell in jedem gewünschten Intervall, fertig für CAD und GIS.
Punktwolke
Dichte, farbige Punktwolke mit bis zu mehreren hundert Millionen Punkten, georeferenziert.
Texturiertes 3D-Modell
Fotorealistisches 3D-Mesh für Visualisierung, BIM-Referenz, Game-Engines und AR.
Kamerapositionen
Jeder Aufnahmepunkt als Geodaten — zur Dokumentation und für exakt wiederholbare Folgeflüge.
Qualitätsbericht
PDF mit Abdeckung, Bodenauflösung, Rekonstruktionsrate und Genauigkeitswerten für jedes Projekt.
Messen und auswerten — direkt im Browser.
Zu jedem Projekt gehört ein interaktiver Viewer. Ihr Team öffnet ihn per Link, ohne Software zu installieren.
- Strecken, Flächen, Höhen — direkt im 3D-Modell und auf der Karte gemessen

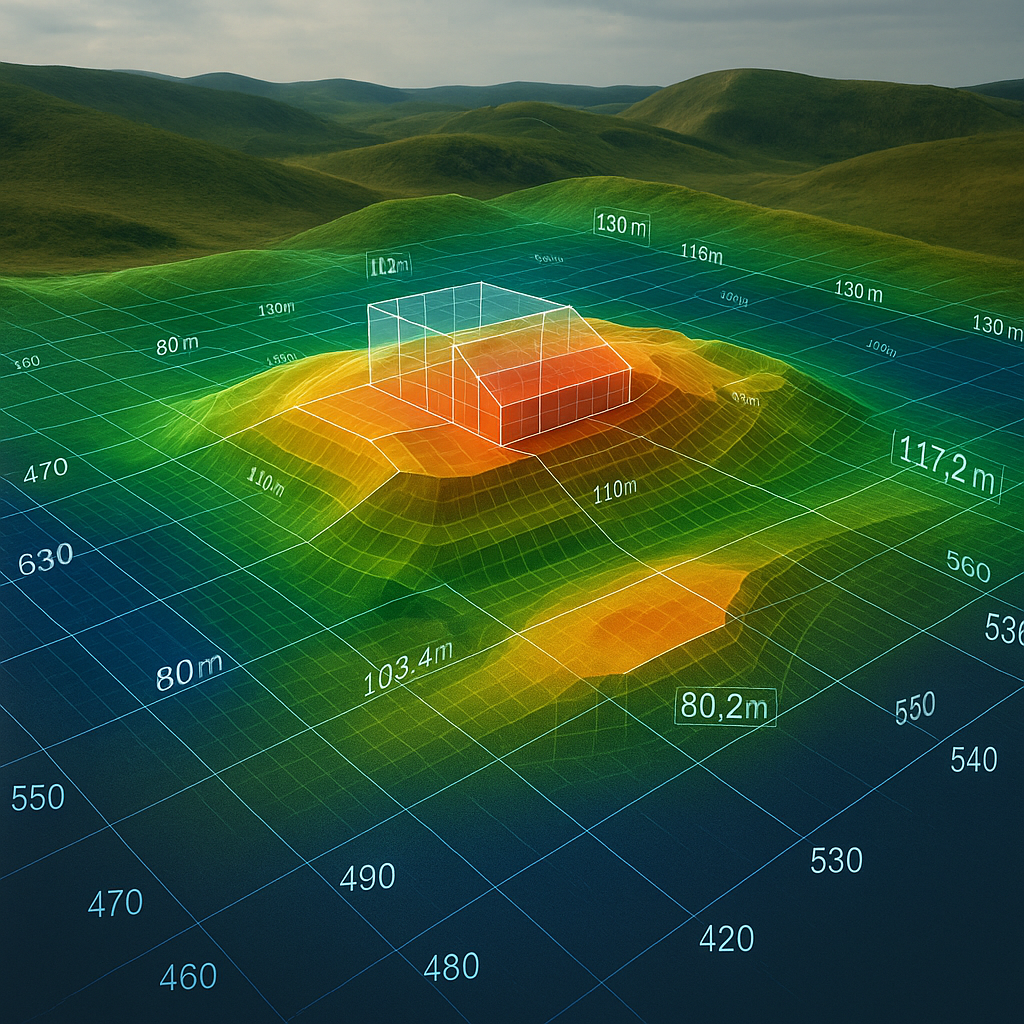

- Volumen — Halden, Aushub, Auf- und Abtrag zwischen zwei Oberflächen
- Höhenprofile — entlang beliebiger Linien, z. B. für Wege, Böschungen oder Entwässerung
- Ebenen-Wechsel — Orthofoto, Oberflächenmodell, Geländemodell und Höhenlinien in einer Ansicht
- Vegetationsindex — Pflanzengesundheit (z. B. VARI) aus normalen RGB-Bildern; NDVI auf Anfrage mit Multispektraldaten
- Zeitvergleich — Wiederholungsflüge auf identischer Route für Baufortschritt, Erosion oder Haldenveränderung
- Teilen & einbetten — ein Link für Auftraggeber und Behörden oder eingebettet auf Ihrer Website — wie bei unserem Küssaburg-Projekt
- RTK + Bodenpasspunkte — absolute Genauigkeit im Zentimeterbereich, dokumentiert im Qualitätsbericht
- Große Areale — Tausende Bilder werden in Abschnitten verarbeitet und zu einem nahtlosen Modell zusammengeführt
- Kombinierbar — mit LiDAR-Innenaufnahmen und Matterport-Rundgängen in einem georeferenzierten Datensatz

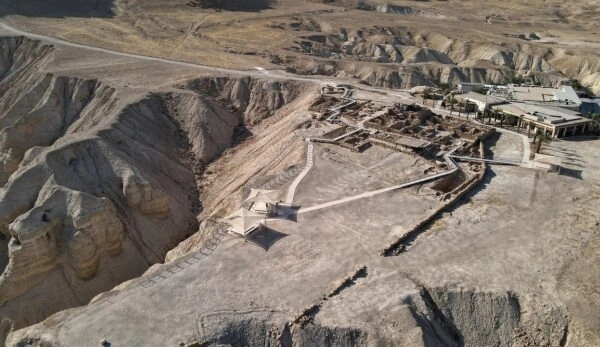

Maßstabsgetreue Luftbildkarte.
Typische Einsatzfälle.
Baufortschritt
Wöchentliche Aufnahmen für Soll/Ist-Vergleich, Massenberechnung und Dokumentation gegenüber Bauherr und Behörde.
Industrieareale
Werks-Layout, Logistik-Flächen, Tanklager — vollständig erfasst inkl. Höhenmodell für Versicherung und Genehmigung.
Solar & Energie
Dachflächenanalyse für PV, Verschattungssimulation, Trassenführung, Repower-Planung bei Bestandsanlagen.
So läuft Ihr Projekt ab.
Flugplanung
Genehmigung, Flugkorridor, GSD-Anforderung. Auch in beschränkten Lufträumen mit Sondergenehmigung.
Flug vor Ort
Autonomer RTK-Flug mit Photogrammetrie-Kamera. Typisch 30–90 Minuten pro 10 Hektar.
Photogrammetrie
Bündelblockausgleichung, dichte Punktwolke und Mesh-Generierung auf eigenen GPU-Servern in der EU — Orthofoto, DOM, DGM, Höhenlinien, Mesh, Punktwolke.
Übergabe
Browser-Viewer (Karte + 3D, zum Teilen oder Einbetten), Qualitätsbericht und Geodaten-Paket im gewünschten CAD-/GIS-Format.
6 000 m² Spezialradmesse — in einer einzigen Nacht erfasst und am nächsten Morgen schon im Modell durchwandert.
So sieht das in echt aus.
Echte Projekte mit interaktivem 3D-Modell und Karte — direkt im Browser zu öffnen.
Ansichten aus unseren Drohnenmodellen.
Beispiel-Unterlagen zum Download.
Sehen Sie genau, was Sie bekommen — echte Ergebnisse aus unseren Projekten als PDF.
Beispiel-Datenpaket
9 Seiten: Orthofoto, Höhenmodelle, Höhenlinien, Vegetationsindex, Kamerapositionen und 3D-Ansichten.
PDF herunterladenQualitätsbericht Küssaburg
Abdeckung, Bodenauflösung, Rekonstruktionsrate und Genauigkeit — 1 182 Bilder.
PDF herunterladen
Qualitätsbericht Bad Wurzach
368 Mio. Punkte, 0,6 cm Bodenauflösung, 1 468 Bilder.
PDF herunterladenHäufige Fragen.
Welche Technologien setzt ihr in der Luftvermessung ein?
LiDAR, RTK-Drohne (DJI Mavic 3 Enterprise mit RTK), Photogrammetrie sowie Helikopter- und Flugzeugaufnahmen für Großareale.
Könnt ihr Volumen berechnen?
Ja. Halden, Aushub sowie Auf- und Abtrag werden aus dem Oberflächenmodell berechnet — als Einzelmessung oder als Vergleich zweier Befliegungen.
Welche Dateiformate bekommen wir?
Orthofoto und Höhenmodelle als GeoTIFF, Punktwolke als LAS/LAZ oder PLY, 3D-Mesh als OBJ oder GLB, Höhenlinien als DXF, Shapefile oder GeoJSON — dazu ein Qualitätsbericht als PDF.
Brauchen wir Spezialsoftware, um die Ergebnisse anzusehen?
Nein. Zu jedem Projekt gehört ein Browser-Viewer mit Karte, 3D-Modell und Messwerkzeugen. Sie können ihn per Link teilen oder auf Ihrer Website einbetten.
Wie genau ist das Ergebnis?
Mit RTK und Bodenpasspunkten erreichen wir typischerweise Genauigkeiten im Zentimeterbereich; die Bodenauflösung liegt meist bei 1–3 cm pro Pixel. Jedes Projekt erhält einen Qualitätsbericht mit den gemessenen Werten.
Wie groß dürfen die zu erfassenden Areale sein?
Von kleinen Grundstücken bis zu mehreren Quadratkilometern. Wir planen Drohnenflüge im Vorfeld nach Genehmigungs- und Sicherheitsanforderungen.
Welche Genauigkeit bietet RTK?
RTK (Real-Time Kinematic) verbessert GPS-Messungen auf den Zentimeterbereich — ±2 cm pro 10 m im Standard, mit Bodenpasspunkten noch genauer.
Welche Outputs bekomme ich?
Standard-Paket: Orthofoto (GeoTIFF), digitales Geländemodell (DGM), digitales Oberflächenmodell (DOM), Höhenlinien, Punktwolke (LAS/LAZ), texturiertes 3D-Mesh (OBJ/GLB), Qualitätsbericht (PDF) und ein Browser-Viewer mit Messwerkzeugen.
Können Daten aus der Luft- und Innenvermessung kombiniert werden?
Ja — bei Großprojekten wie der Lauffenmühle haben wir Drohnen-Außenaufnahmen mit Matterport-Innenaufnahmen in einem zusammenhängenden Modell verschmolzen.
Anfrage zu 3D Luftvermessung
Wir antworten innerhalb eines Werktags mit konkretem Angebot inkl. Lieferzeit und Output-Formaten.
