Wasserschloss Eschbach — Rundbau und Mast in 3D.
In nur 15 Minuten Flugzeit haben wir das Wasserschloss auf dem Haspel oberhalb von Eschbach und den benachbarten Mobilfunkmast erfasst. 104 Bilder ergaben ein 3D-Modell mit 83 Millionen Punkten und rund 0,7 cm Bodenauflösung — fein genug, um Ziegelfugen und Antennenträger zu erkennen.

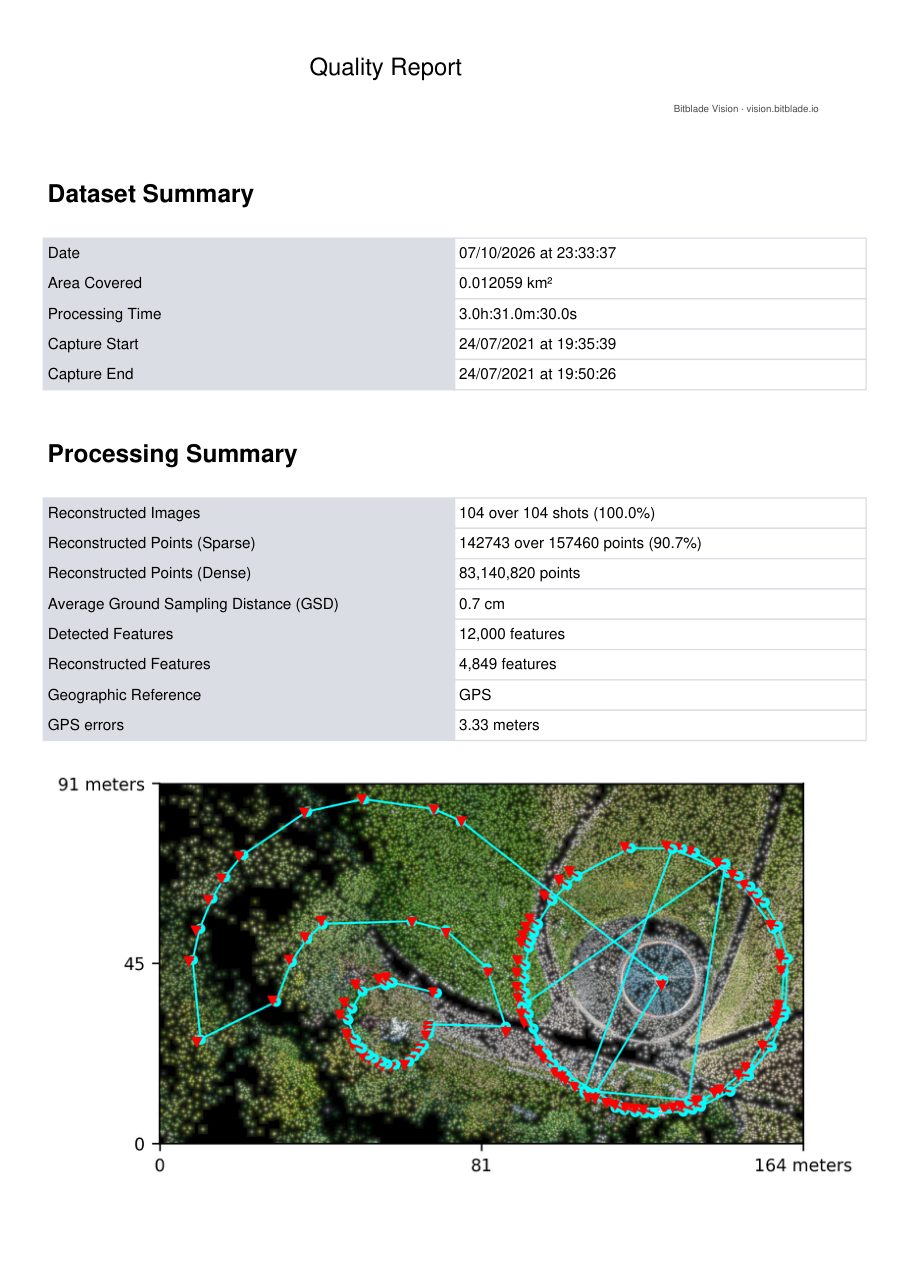

Werte aus dem Qualitätsbericht der photogrammetrischen Auswertung.
Selbst drehen, zoomen, messen.
Steuerung: linke Maustaste dreht, Mausrad zoomt, rechte Maustaste verschiebt. Im Menü links stehen Messwerkzeuge für Strecken, Flächen und Höhen.
Ein Druckausgleich für das Kraftwerk Waldshut.
Das Wasserschloss auf dem Haspel bei Eschbach, einem Ortsteil von Waldshut-Tiengen, gehört zum Pumpspeicherverbund der Schluchseewerk AG. Der runde Ziegelbau sitzt auf einem Schacht, der Druckstöße im Triebwasserweg zum Kraftwerk Waldshut ausgleicht, wenn Verschlüsse öffnen oder schließen. Das Kraftwerk entstand zwischen 1942 und 1951. Neben dem Wasserschloss steht ein Mobilfunkmast, der rund 2012 errichtet wurde.
Kurzer Flug, extrem feine Auflösung.
Die Befliegung am 24. Juli 2021 dauerte eine Viertelstunde. Alle 104 Bilder wurden rekonstruiert; mit rund 0,7 cm Bodenauflösung zeigt das Modell Mauerwerk, Dachkonstruktion, Antennen und Kabelwege im Detail.
Bestandsdaten für Betreiber von Anlagen und Masten.
Für Energieversorger und Mobilfunkbetreiber ersetzt ein solches Modell aufwendige Begehungen: Mastgeometrie, Antennenpositionen und Bauwerkszustand lassen sich am Schreibtisch vermessen und dokumentieren — als Grundlage für Wartung, Umbauplanung oder Standortgutachten.
Quellen zum Objekt: Schluchseewerk AG: Kraftwerk Waldshut · Wikipedia: Eschbach (Waldshut-Tiengen)

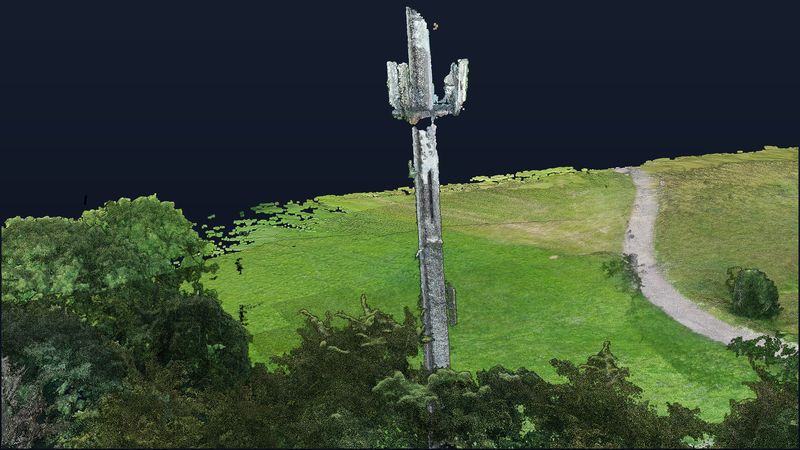

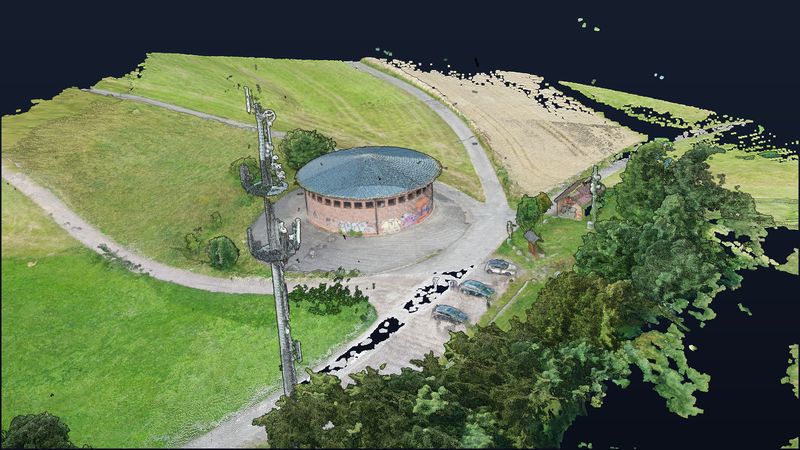

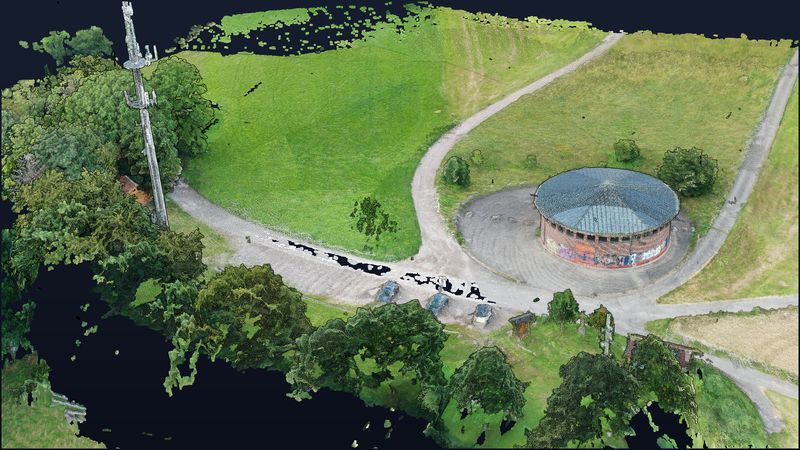

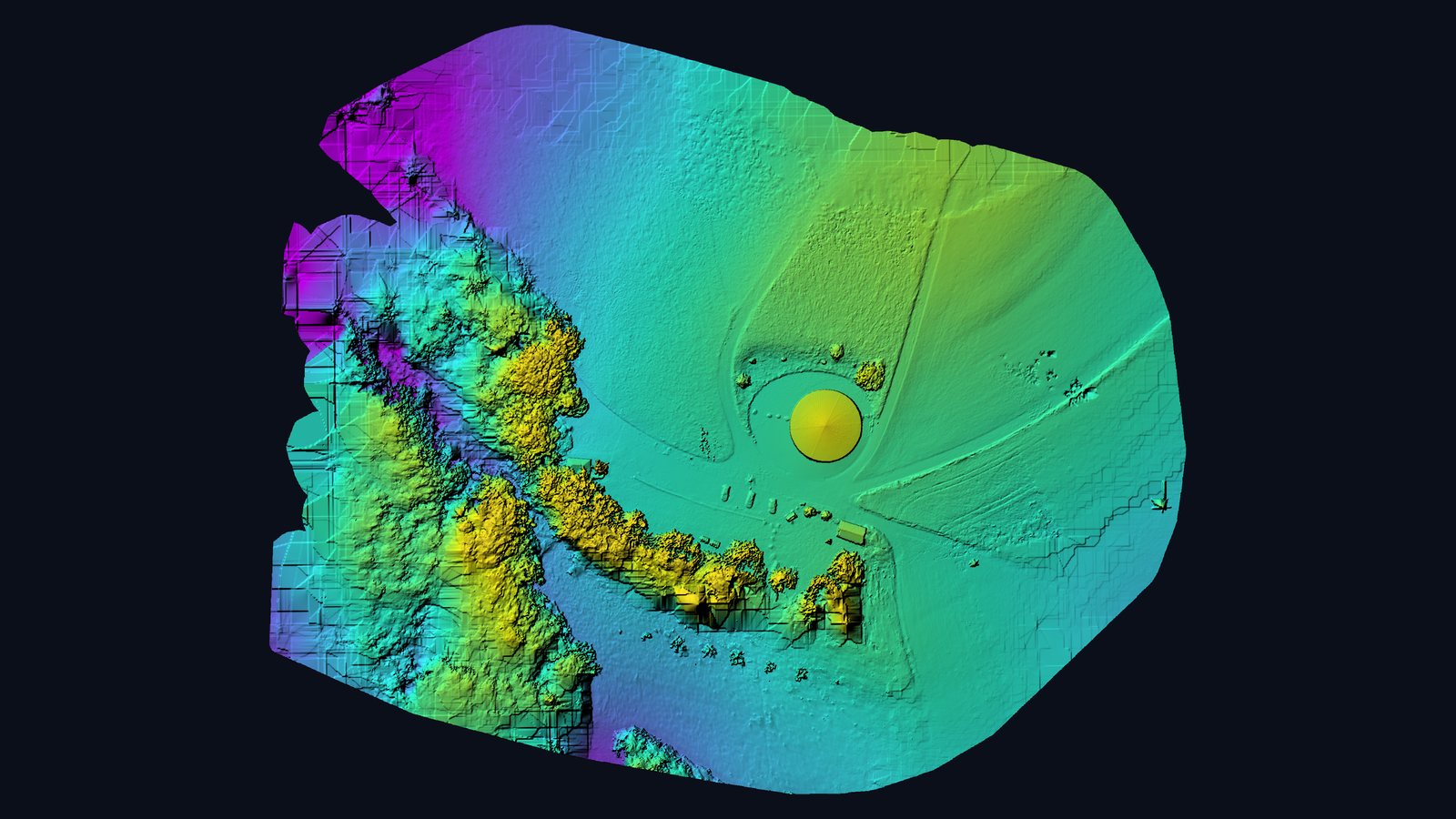

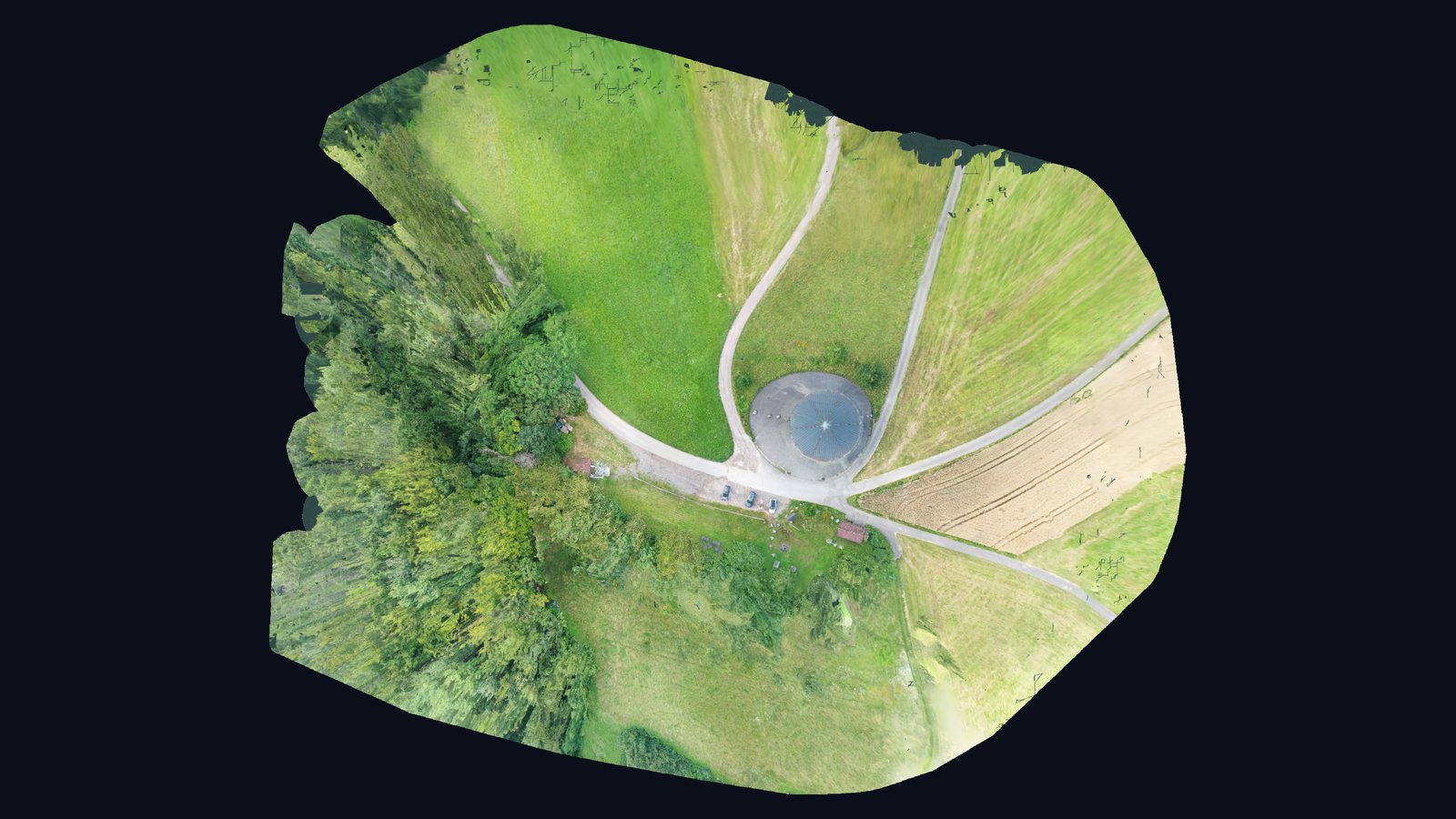

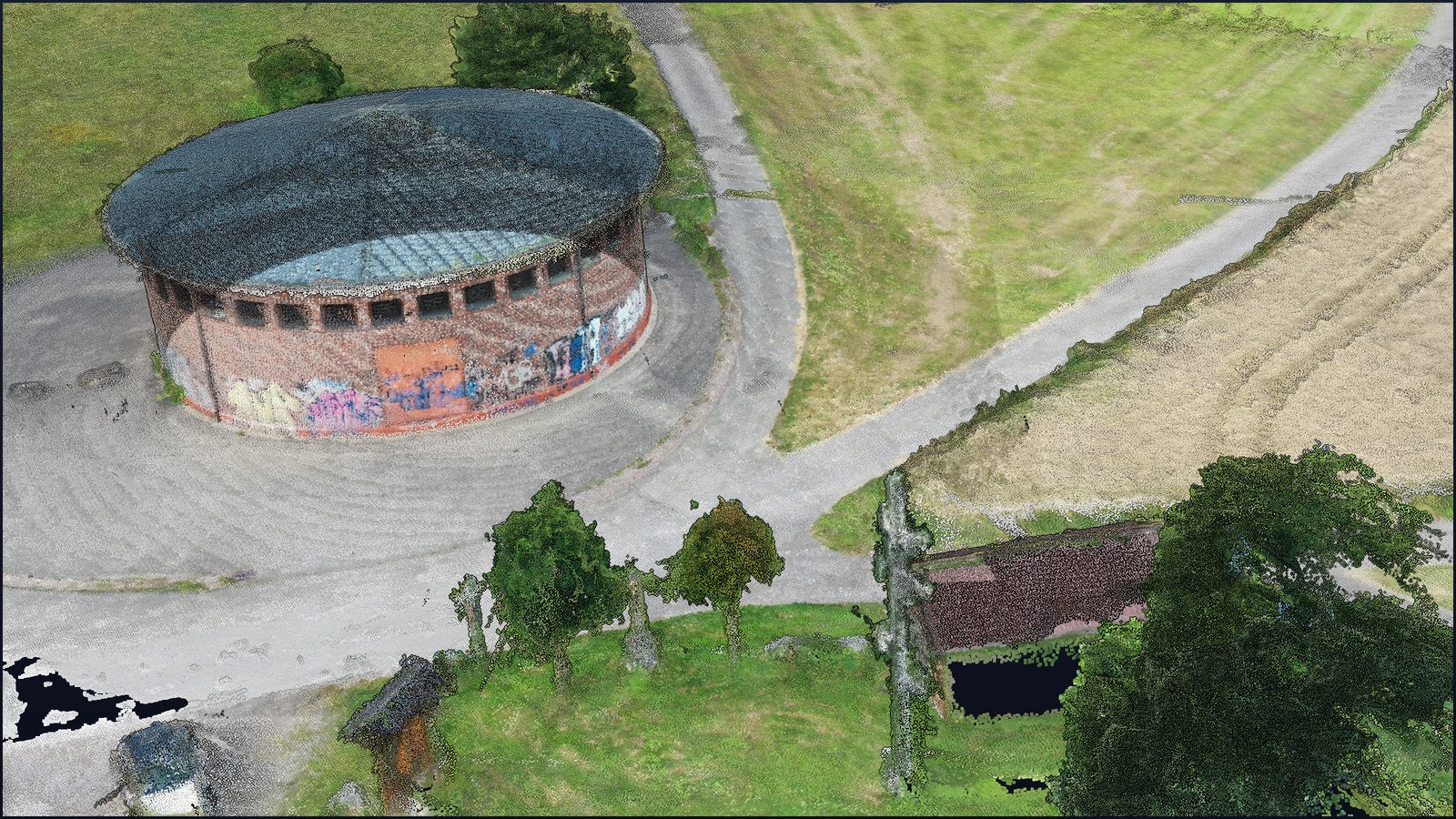

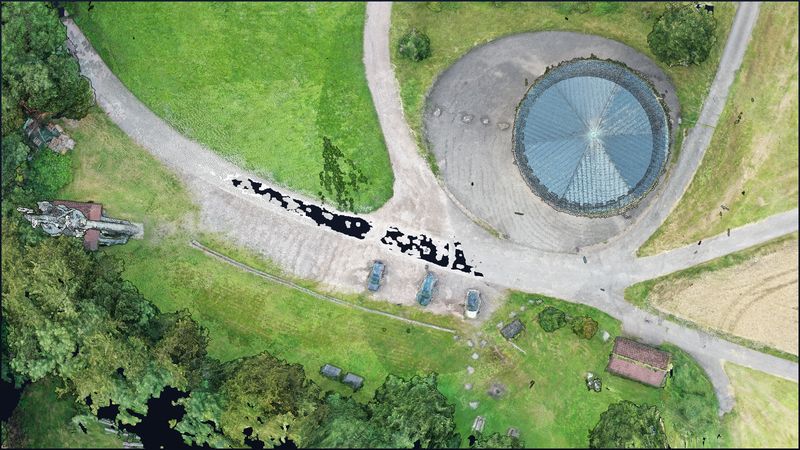

Ansichten aus dem Modell.
